坡道计算程序 V1.0 绿色免费版
软件类型：应用软件
软件大小：105.41 KB
更新时间：2023-05-14
软件评级：
运行环境：WinAll
软件语言：简体中文
安全监测：
无插件
360 √
腾讯 √
金山 √
瑞星 √
无插件
360 √
腾讯 √
金山 √
瑞星 √
软件介绍
下载地址
其他版本
坡道计算程序是一款专业实用的坡道计算工具，设置中外墙的计算厚度h0为墙厚减掉保护层厚，未考虑钢筋直径，如要求精确，可在输入保护层厚度时加上已算出钢筋直径的一半重新计算，主要用于计算不同砼强度等级和钢筋种类的坡道参数，用户只需输入砼强度等级、可以在右下角查看详细的结算过程，非常方便快捷。
软件功能
通过设置坡面参数计算实际配筋结果：MBK、As、选用钢筋。
通过设置坡面参数计算裂缝控制：As、选用钢筋、Wmax。
使用方法

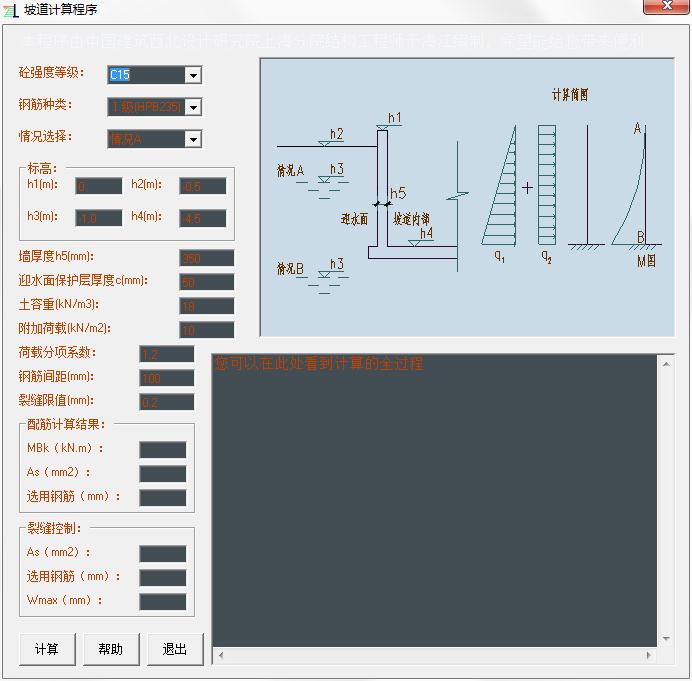

1、选择砼强度等级、钢筋种类、情况，输入标高、墙厚度、土容重、附加荷载等参数点击计算就可得出配筋计算结果和裂缝控制数值。
2、可以在右下角查看详细的结算过程。
软件说明
计算结果
1.荷载计算：
（1）水上土压力：
a=h3-h4=-1.0- -4.5=3.5（m）
b=h2-h3=-0.5- -1.0=.5（m）
q11=0.5 * γ * b=0.5 * 18*.5=4.5 （kN/m）
MB11 =0.5*q11*b*（a+b/3）=0.5*4.5*.5*（3.5+.5/3）=4.125 （kNm）
（2）水下土压力：
q21 =0.5*（γ-10）*a=0.5*（18-10）*3.5=14 （kN/m）
MB21 =1/6*q21*a^2=1/6*14*3.5^2=28.583 （kNm）
（3）水压力：
q31 =10*a=10*3.5=35 （kN/m）
MB31 =1/6*q31*a^2=1/6*35*3.5^2=71.458 （kNm）
（4）附加荷载：
q42 =0.5*Qfj=0.5*10=5 （kN/m）
MB42 =0.5*q42*（a+b）^2=0.5*5*（3.5+.5）^2=40 （kNm）
MBk =MB11+MB21+MB31+MB42=4.125+28.583+71.458+40=144.166 （kNm）
MB =η * MBk=1.2*144.166=172.999 （kNm）
2.计算配筋：
αs=MB*10^6/（Fc*1000*h0^2）=172.999*10^6/（7.2*1000*300^2）=.267
ζ=1-（1-2*αs）^0.5=1-（1-2*.267）^0.5=.317
As=Fc*1000*h0*ζ/Fy=7.2*1000*300*.317/210=3260.572（mm2）
满足强度控制要求时每延米所需钢筋面积为：3260.572（mm2）
满足强度控制要求时选用钢筋为：22@ 100 （mm）
3.计算裂缝：
ρte = As/（0.5*1000*h5）=4154.756 /（0.5*1000* 350 ）= .024
σsk = MBk*10^6/（0.87*h0*As）=144.166*10^6/（0.87*300*4154.756）=132.946（N/mm2）
ψ = 1.1-0.65*Ftk/（ρte*σsk）=1.1-0.65*1.27/（.024*132.946）=.841
Wmax = 2.1*ψ*σsk/（2*10^5）*（1.9*c+0.08*deq/ρte）=2.1*.841*132.946/（2*10^5）*（1.9*50+0.08*23/.024=.202（mm）
满足裂缝控制要求时每延米所需钢筋面积为：4154.756（mm2）
满足裂缝控制要求时选用钢筋为：23@ 100 （mm）
说明：
为节约成本，裂缝计算允许误差为5%
如果按裂缝控制要求计算出来的钢筋为 19@100，
则实际所配钢筋为 18@200+20@200（依次类推）
